2020年初新型冠狀病毒在武漢大規模爆發,為救治新型肺炎患者,解決現有醫療資源不足,2020年1月23日武漢決定建設一座全功能呼吸系統傳染病大型專科醫院——火神山醫院。建設者們不付重托,于2020年2月2日上午正式交付武漢火神山醫院,4日開始正式接診首批新型冠狀病毒感染的肺炎確診患者。1000張床位34000平米建筑面積的火神山醫院對集中收治新冠患者,減少交叉感染,抑制疫情蔓延速度起到至關重要的作用。
那么是什么樣的建筑體系使得火神山醫院能夠在十天之內快速建成呢?大家眾說紛紜,有的說是集裝箱房,有的說是活動房,有的說是裝配式板房等等,那它到底是叫什么呢?小編帶你來了解下幾種常見的工廠化預制建筑體系。

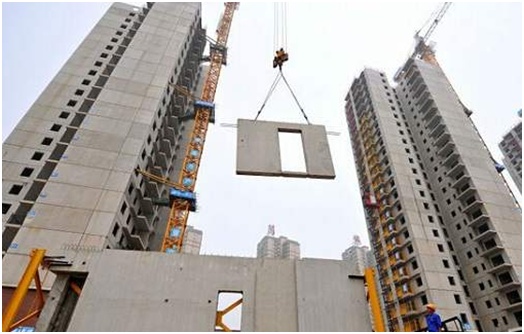

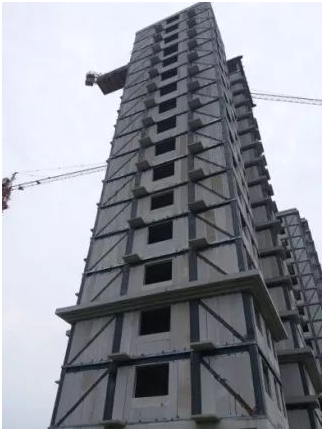

一、裝配式混凝土建筑
2017年1月10日,住建部發布了國家標準《裝配式混凝土建筑技術標準》GB/T 51231-2016。裝配式混凝土建筑主要包括:
1. 裝配整體式框架結構體系;
2. 裝配整體式剪力墻結構體系;
3. 多層裝配式墻板結構體系;
……
(網絡圖片,如有侵權請聯系刪除)

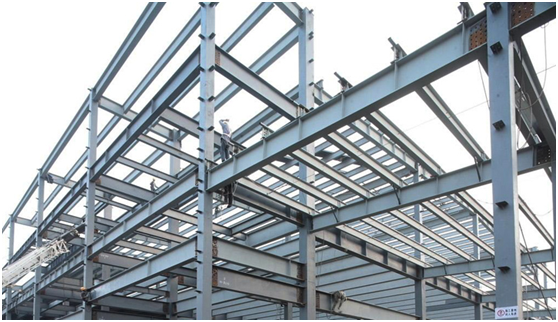

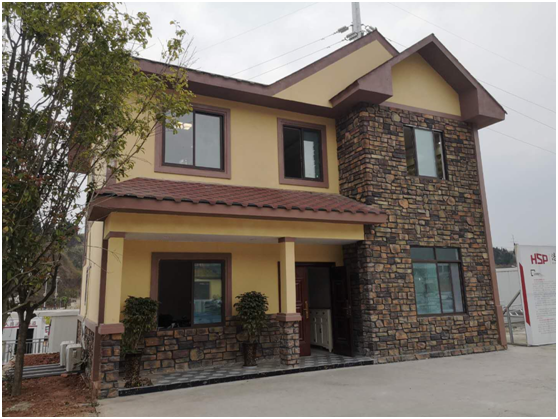

二、裝配式鋼結構建筑
2017年1月10日,住建部發布了國家標準《裝配式鋼結構建筑技術標準》GB/T 51232-2016。裝配式鋼結構建筑主要包括:
1.鋼框架結構;
2.鋼框架-支撐結構;
3.鋼框架-延性墻板結構;
4.筒體結構;
5.門式剛架結構;
6.巨型結構;
7.交錯桁架結構;
8.低層冷彎薄壁型鋼結構;
(網絡圖片,如有侵權請聯系刪除)
(網絡圖片,如有侵權請聯系刪除)

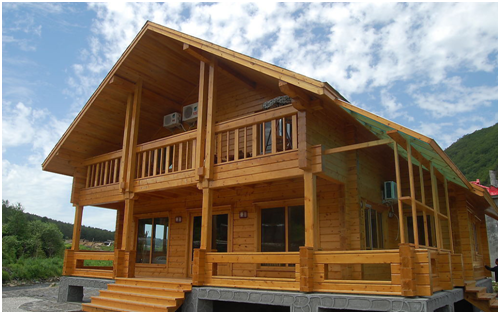

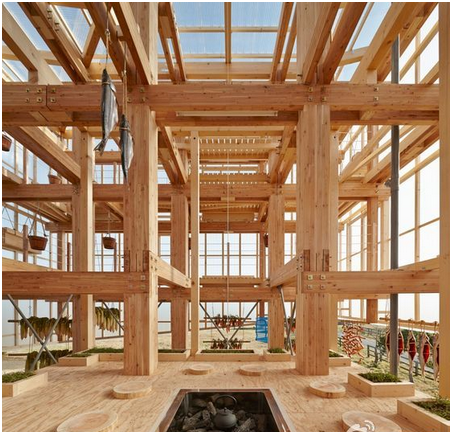

三、裝配式木結構建筑
2017年1月10日,住建部發布了國家標準《裝配式木結構建筑技術標準》GB/T 51233-2016。裝配式木結構建筑主要包括:
1.裝配式純木結構;
2.裝配式木混合結構
(網絡圖片,如有侵權請聯系刪除)

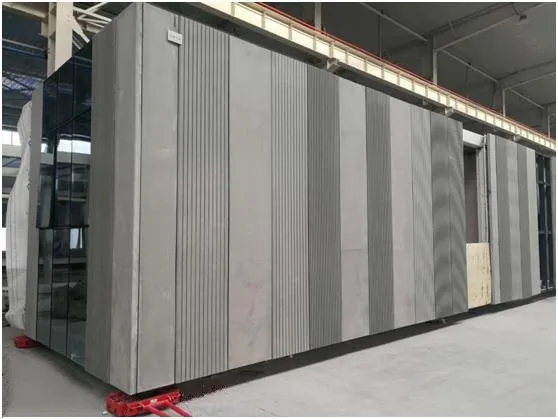

四、模塊化建筑
模塊化建筑可以理解為裝配率極高的裝配式建筑,可以做到廠內精裝修程度。模塊化建筑在國外已經有一些優秀的企業,如瑞典的Lindb?cks Bygg,日本的積水heim、豐田房屋,加拿大的landmark homes等等。模塊化建筑國內起步較晚,在國內又分為模塊化鋼結構建筑、模塊化混凝土建筑等種類。2018年5月4日我司參與由中國建筑標準設計研究院主編的《模塊化鋼結構房屋建筑構造》國標圖集的編制工作,目前該圖集處于終稿審定階段。模塊化鋼結構建筑主要包括:
1.模塊化集裝箱式房屋;
2.模塊化打包箱式房屋;
3.模塊化框架箱式房屋;
4.模塊化冷彎薄壁房屋;
5.模塊化板式房屋;
……
(網絡圖片,如有侵權請聯系刪除)

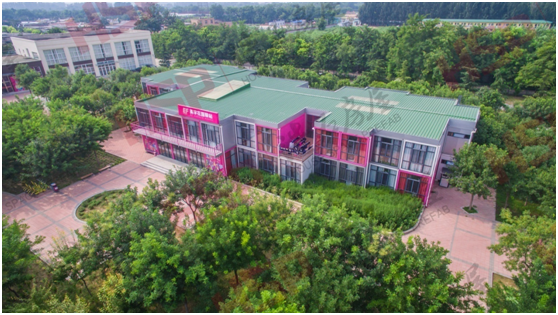

模塊化集裝箱式房屋
模塊化打包箱式房屋
(網絡圖片,如有侵權請聯系刪除)

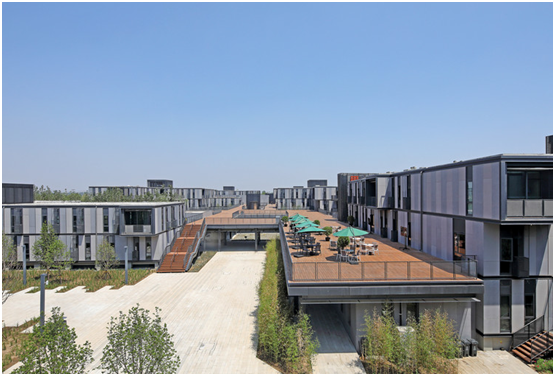

模塊化框架箱式房屋
下面主要介紹模塊化集裝箱式房屋、模塊化打包箱式房屋、模塊化框架箱式房屋3種類型。
模塊化集裝箱式房屋標準有:《集裝箱模塊化組合房屋技術規程》CECS 334-2013。其技術特點是波紋鋼板做鋼板剪力墻參與結構受力,壁板不可任意開孔,如開孔需做加強,允許做不超過6層、高度不超過24m的建筑,整體模塊運輸,最高設計使用年限50年。
模塊化打包箱式房屋現有圖集和標準有:《鋼結構箱式模塊化房屋建筑構造》17CJ74-1;《集成打包箱式房屋》T/CCMSA20108-2019等。其技術特點是框架受力,墻板可以任意拆卸,允許做不超過3層、高度不超過12m的建筑,可以整體運輸、打包運輸或者散裝運輸,常用于臨時建筑。
模塊化框架箱式房屋現有的標準和圖集有:《輕型模塊化鋼結構組合房屋技術標準》JGJ/T 466-2019;《箱式鋼結構集成模塊建筑技術規程》T/CECS 641-2019;《鋼結構模塊建筑技術規程》T/CECS 507-2018;《模塊化鋼結構房屋建筑構造》(在編)。其技術特點是采用鋼框架結構體系受力,墻板不承重,可以根據設計要求隨意拆除,空間自由度大。允許做高度不超過100m的建筑,模塊整體運輸,設計使用年限50年。
模塊化板式房屋、模塊化冷彎薄壁房屋、模塊化混凝土房屋的標準或圖集均已經立項編制。

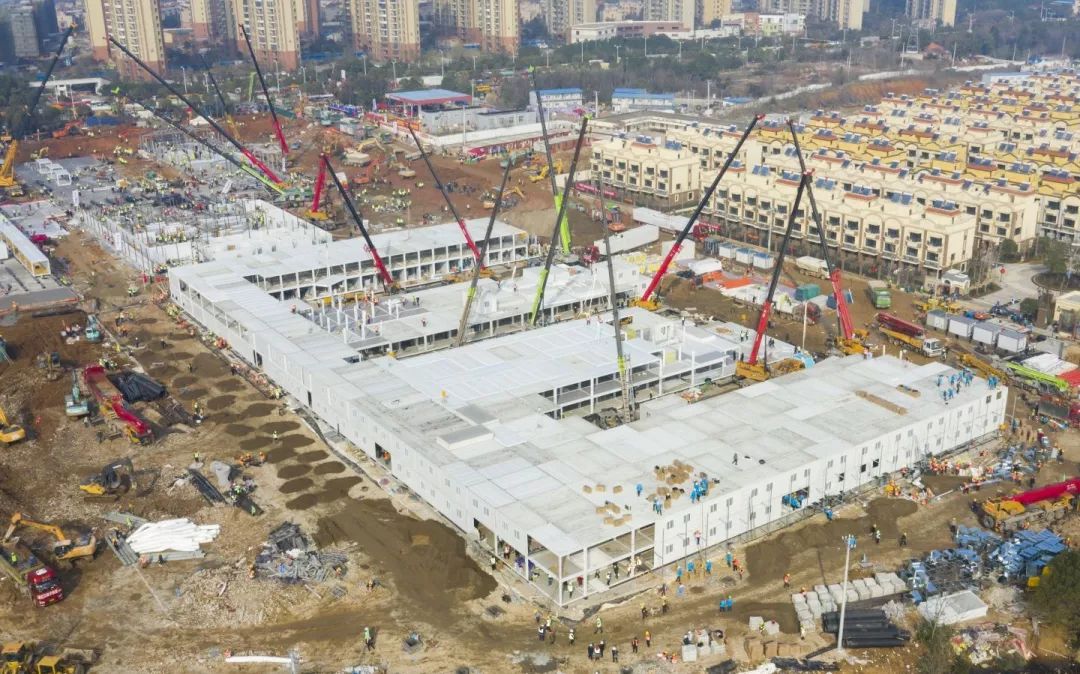

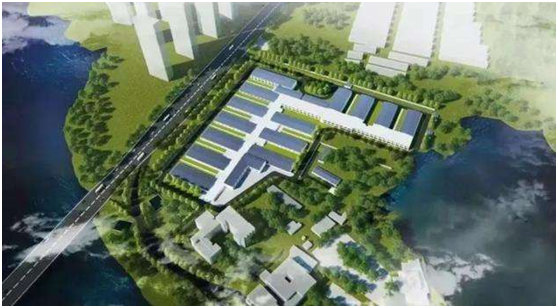

武漢興建的火神山醫院使用的正是模塊化鋼結構建筑中的模塊化打包箱式房屋。其特點是模數化標準設計、工廠流水線生產、打包折疊運輸、現場模塊化組裝、螺栓連接可拆卸,可多次周轉使用。
(網絡圖片,如有侵權請聯系刪除)
(網絡圖片,如有侵權請聯系刪除)
浩石房屋是一家專業研發和制造模塊化裝配式房屋的公司,主編和參編了15本標準和圖集,獲得61項國家專利。在抗疫期間,我公司參與了武漢火神山、北京小湯山、貴州將軍山等14個抗疫醫院的建設,共計約建筑面積36500平米,使用的是模塊化打包箱式房屋。抗疫期間浩石人的表現獲得央視兩次報道、地方衛視、媒體及網絡轉載報道數百次。
浩石公司一直致力于模塊化建筑領域的研發創新,目前公司在建的河北基地辦公樓采用模塊化框架箱式房屋結構,與天津大學合作設計,且具備取得不動產權證的條件,建筑面積約4000平米,局部5層。辦公樓計劃于4月中旬開始現場安裝,4月底入住,介時歡迎各位專家領導蒞臨指導。
